產品簡介

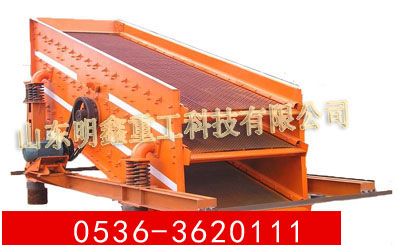

YA圓振動篩
既可供選煤、選礦、建材、冶金、電力、耐火材料、糧食及化工等行業作產品分級使用，又可用于燒結礦、自然礦、焦炭及其他顆粒物料的高能篩分。
工作原理和結構特點
篩體依靠兩臺相同的振動電機做相反方向自同步旋轉，使整個篩機在減振彈簧的支承下做直線振動，物料從入料端落入篩箱后，迅速前進、松散透網，完成篩分。
YA圓振動篩由篩箱、振動電機、減振系統及底座等組成。篩箱由篩框、篩板（網）、襯板（網）等組成。
篩機采用高性能、高壽命的YZD系列振動電機為激振源，篩機的振幅通過調節振動電機激振力的大小來實現，調整方法可參看YZD系列振動電機說明書。
減振系統由彈簧和卡箍、支承座等組成。YA振動篩振動電機安裝方式可分為上振式、下振式和側振式，減震器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行特殊設計制造。
YA系列圓振動篩主要技術參數
|
型號 |
篩面面積 （㎡） |
篩面傾角 （°） |
篩孔尺寸 （mm） |
篩網結構 |
給料粒度（mm） |
處理量（t/h） |
振次（min） |
雙振幅（mm） |
功率（kw） |
單支點動負荷N（工作） |
單支點動負荷N（**大） |
重量（kg） |
|
YA1236 |
4．3 |
20 |
6～50 |
編織 |
≤200 |
75—245 |
845 |
9．5 |
11 |
±802 |
±4008 |
4880 |
|
2YA1236 |
4．3 |
20 |
6～50 |
編織 |
≤200 |
75—245 |
845 |
9．5 |
11 |
±802 |
±4008 |
5210 |
|
YA1530 |
4．5 |
20 |
6～50 |
編織 |
≤200 |
80—255 |
845 |
9．5 |
11 |
±843 |
±4214 |
4500 |
|
YA1536 |
5．4 |
20 |
6～50 |
編織 |
≤200 |
95—310 |
845 |
9．5 |
11 |
±843 |
±4165 |
5110 |
|
2YA1536 |
5．4 |
20 |
6～50 |
編織 |
≤200 |
95—310 |
845 |
9．5 |
15 |
±802 |
±4008 |
5585 |
|
YAH1536 |
5．4 |
20 |
30～150 |
沖孔 |
≤400 |
240—660 |
755 |
11 |
11 |
±931 |
±4655 |
5600 |
|
2YAH1536 |
5．4 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
240—660 |
755 |
11 |
15 |
±931 |
±4655 |
5999 |
|
YA1542 |
6．3 |
20 |
6～50 |
編織 |
≤200 |
110—360 |
845 |
9．5 |
11 |
±802 |
±4008 |
5200 |
|
2YA1542 |
6．3 |
20 |
6～50 |
編織 |
≤200 |
110—360 |
845 |
9．5 |
15 |
±802 |
±4008 |
6010 |
|
YA1548 |
7．2 |
20 |
6～50 |
編織 |
≤200 |
125—410 |
845 |
9．5 |
15 |
±847 |
±4232 |
5812 |
|
2YA1548 |
7．2 |
20 |
6～50 |
編織 |
≤200 |
125—410 |
845 |
9．5 |
15 |
±847 |
±4234 |
6125 |
|
YAH1548 |
7．2 |
20 |
30～150 |
沖孔 |
≤400 |
320—708 |
755 |
11 |
15 |
±1392 |
±6958 |
6745 |
|
2YAH1548 |
7．2 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
320—708 |
755 |
11 |
15 |
±1362 |
±6958 |
7380 |
|
2YAH1548 |
7．2 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
320—708 |
755 |
11 |
15 |
±1362 |
±6958 |
7380 |
|
YA1836 |
6．5 |
20 |
6～50 |
編織 |
≤200 |
115—370 |
845 |
9．5 |
11 |
±892 |
±4234 |
5180 |
|
2YA1836 |
6．5 |
20 |
6～50 |
編織 |
≤200 |
115—370 |
845 |
9．5 |
15 |
±847 |
±4234 |
5940 |
|
YAH1836 |
6．5 |
20 |
30～150 |
沖孔 |
≤400 |
290—880 |
755 |
11 |
11 |
±980 |
±4900 |
5880 |
|
2YAH1836 |
6．5 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
290—880 |
755 |
11 |
15 |
±980 |
±4900 |
6300 |
|
YA1842 |
7．6 |
20 |
6～50 |
編織 |
≤200 |
135—430 |
845 |
9．5 |
15 |
±847 |
±4234 |
5800 |
|
2YA1842 |
7．6 |
20 |
6～50 |
編織 |
≤200 |
135—430 |
845 |
9．5 |
15 |
±847 |
±4234 |
6350 |
|
YAH1842 |
7．6 |
20 |
30～150 |
沖孔 |
≤400 |
340—900 |
755 |
11 |
15 |
±928 |
±4640 |
6350 |
|
2YAH1842 |
7．6 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
340—900 |
755 |
11 |
15 |
±928 |
±4640 |
700 |
|
YA1848 |
8．6 |
20 |
6～50 |
編織 |
≤200 |
150—490 |
845 |
9．5 |
15 |
±847 |
±4234 |
6210 |
|
2YA1848 |
8．6 |
20 |
6～50 |
編織 |
≤200 |
150—490 |
845 |
9．5 |
15 |
±874 |
±4234 |
6600 |
|
YAH1848 |
8．6 |
20 |
30～150 |
沖孔 |
≤400 |
385—1000 |
755 |
11 |
15 |
±1392 |
±6958 |
7100 |
|
2YAH1848 |
8．6 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
385—1000 |
755 |
11 |
15 |
±1392 |
±6958 |
7700 |
|
YA2148 |
10 |
20 |
6～50 |
編織 |
≤200 |
175—570 |
748 |
9．5 |
18.5 |
±1675 |
±8379 |
9000 |
|
2YA2148 |
10 |
20 |
6～50 |
編織 |
≤200 |
175—570 |
748 |
9．5 |
22 |
±1675 |
±8379 |
10400 |
|
YAH2148 |
10 |
20 |
30～150 |
沖孔 |
≤400 |
445—1200 |
708 |
11 |
30 |
±2889 |
±14445 |
10350 |
|
2YAH2148 |
10 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
445—1200 |
708 |
11 |
30 |
±2889 |
±14445 |
11100 |
|
YA2160 |
12．6 |
20 |
6～50 |
編織 |
≤200 |
220—700 |
748 |
9．5 |
18.5 |
±2495 |
±12475 |
9920 |
|
2YA2160 |
12．6 |
20 |
6～50 |
編織 |
≤200 |
220—700 |
748 |
9．5 |
30 |
±2495 |
±12475 |
11200 |
|
YAH2160 |
12．6 |
20 |
30～150 |
沖孔 |
≤400 |
560—1400 |
708 |
11 |
30 |
±2889 |
±14445 |
12390 |
|
2YAH2160 |
12．6 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
560—1400 |
708 |
11 |
30 |
±2889 |
±14445 |
13850 |
|
YA2448 |
11．5 |
20 |
6～50 |
編織 |
≤200 |
200—650 |
748 |
9．5 |
30 |
±2495 |
±12475 |
9830 |
|
YH2448 |
11．5 |
20 |
30～150 |
沖孔 |
≤400 |
500—1300 |
708 |
11 |
30 |
±2889 |
±14445 |
11820 |
|
2YHH2448 |
11．5 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
500—1300 |
708 |
11 |
30 |
±2889 |
±14445 |
13000 |
|
YA2460 |
14．4 |
20 |
6～50 |
編織 |
≤200 |
250—810 |
748 |
9．5 |
30 |
±2495 |
±12475 |
12200 |
|
2YA2460 |
14．4 |
20 |
6～50 |
編織 |
≤200 |
250—810 |
748 |
9．5 |
30 |
±2495 |
±12475 |
13495 |
|
YAH2H460 |
14．4 |
20 |
30～150 |
沖孔 |
≤400 |
640—1500 |
708 |
11 |
30 |
±2889 |
±14445 |
13000 |
|
2YH2460 |
14．4 |
20 |
30～150 6～50 |
上編織下沖孔 |
≤400 |
640—1500 |
708 |
11 |
30 |
±2889 |
±14445 |
14400 | |
|
|
|
|
|
|
